電子后視鏡 Camera Monitor System，縮寫為CMS，通過攝像頭和顯示器的組合取代傳統的光學后視鏡。CMS能夠降低風阻，提升續航里程，減少視野盲區，提高駕駛安全性。
傳統后視鏡為了保證足夠的視野，通常設計尺寸比較大，兩側突出的外型在汽車高速行駛時會產生很大的風阻和噪音。根據風洞試驗，傳統后視鏡造型對于整車風阻系數的影響范圍在2%-5%左右。
傳統后視鏡的鏡面形狀時固定的，駕駛員的視線盲區在后車門向外約30度以外的范圍，極有可能刮蹭到盲區的行人、自行車或其他小型物體。

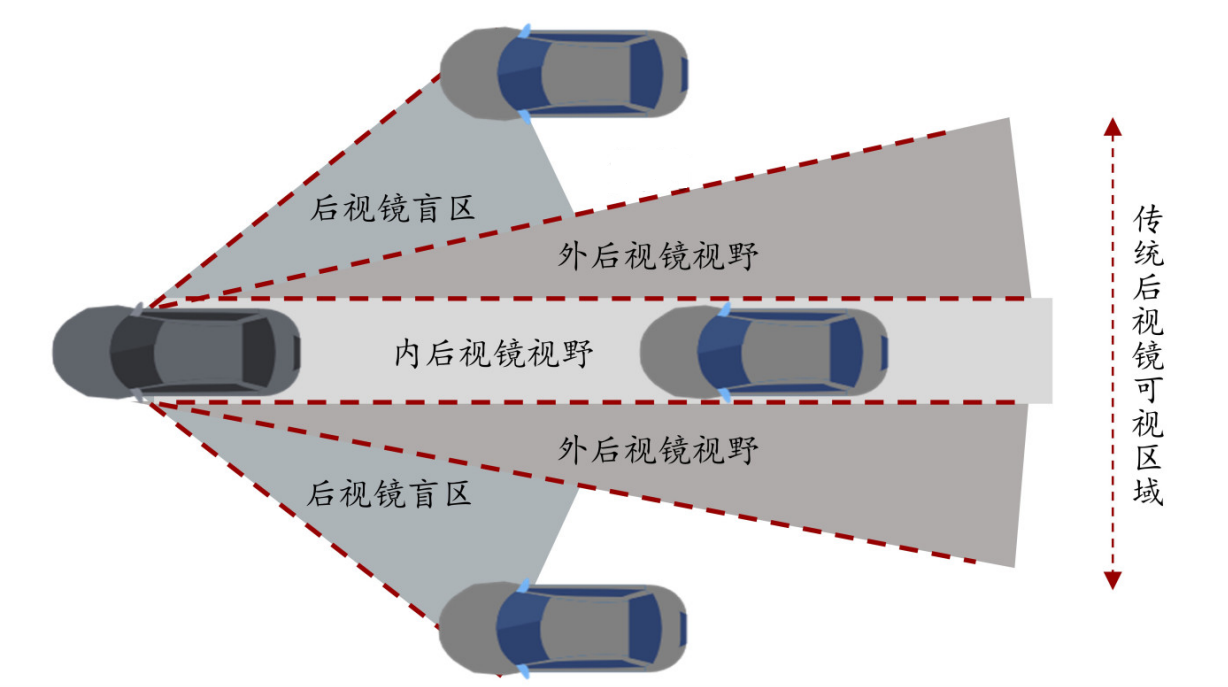

傳統后視鏡的盲區

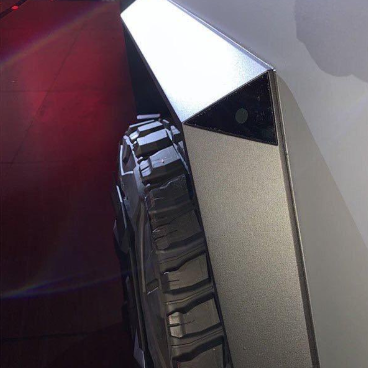

特斯拉Cybertruck電動皮卡，使用兩個攝像頭外后視鏡代替?zhèn)鹘y(tǒng)后視鏡，體積更小，極大降低了風阻。
奧迪E-Tron使用電子外后視鏡代替?zhèn)鹘y(tǒng)后視鏡，在主、副駕駛的車窗下各增加7英寸、1280*1080的OLED屏幕，駕駛員可以放大或縮小屏幕中的畫面。駕駛員從車內觀察車外時幾乎不會產生視線盲區，可視范圍可達傳統后視鏡三倍左右。

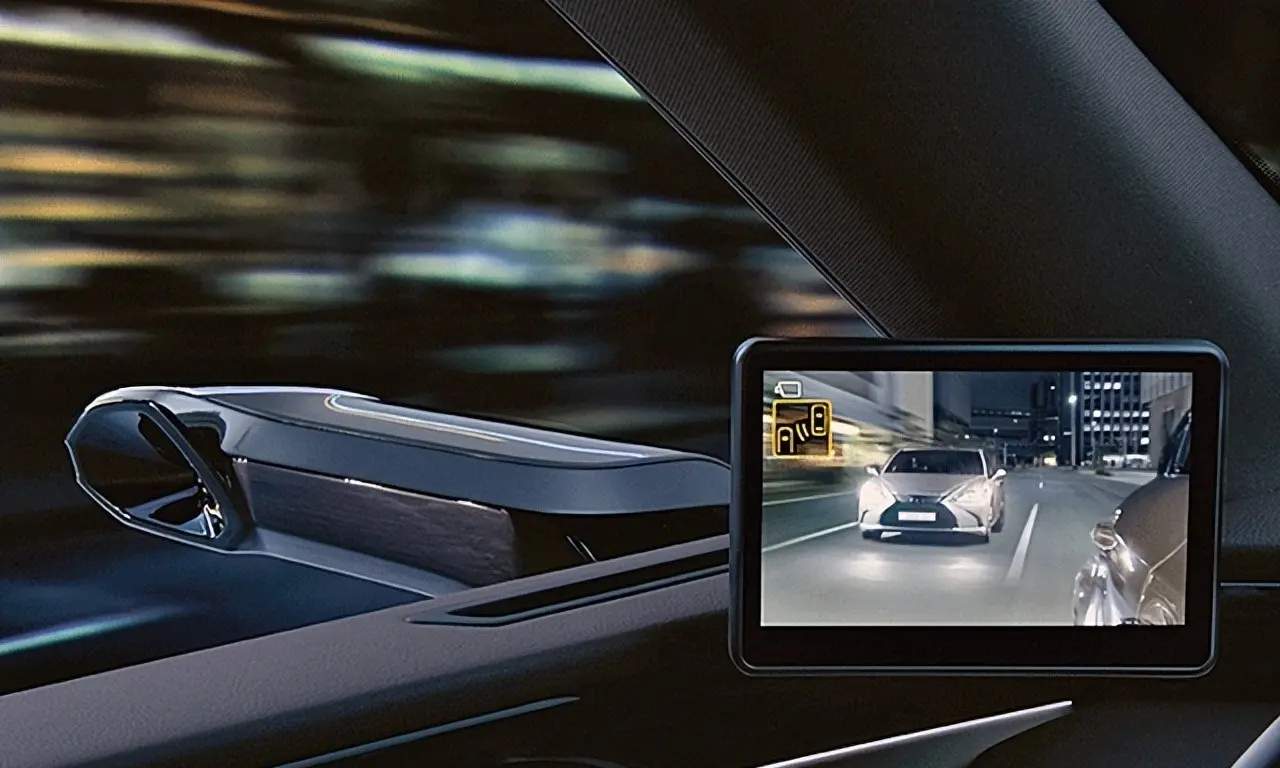

在不良天氣，光線不足或夜間行駛狀況下，電子后視鏡能夠提供良好的能見度，防眩光，提高了行駛的安全性。雷克薩斯ES的電子外后視鏡系統上，駕駛員可以通過按鍵讓視角在常規、廣角、長焦角度之間切換。
當進入到L3+級別智能駕駛的時候，電子外后視鏡能夠采集周邊影像進行環境分析。隨著新能源汽車智能化發展加速，智能駕駛感知需求不斷提升，有望推動電子外后視鏡CMS持續增長。
CMS電子外后視鏡的設計難度高，無論是倒車后視，環視，還是流媒體ADAS攝像頭，設計難度都無法與CMS電子外后視鏡相提并論。

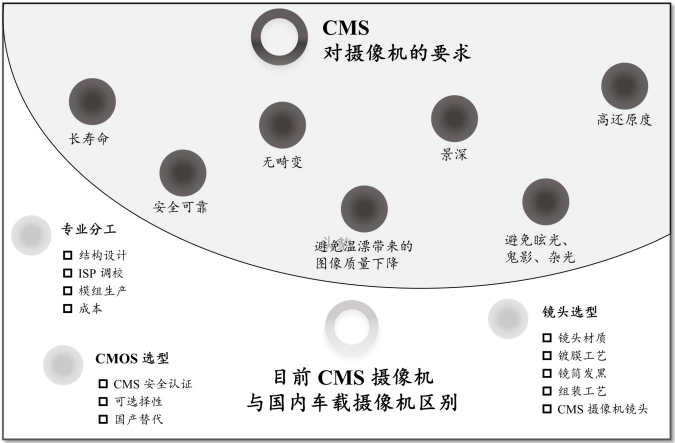

CMS對攝像頭要求極高
CMS攝像頭處于車身外部，要求防水，工作溫寬要求高，需要抗老化，抗沖擊。
CMS攝像頭需要放潑濺，耐臟，對于鏡頭的鍍膜要求比較高。
CMS攝像頭拍攝畫面用來給駕駛員進行駕駛判斷，對于圖像的還原度，色彩飽和度，對比度，銳度要求比較高。
CMS攝像頭系統失效影響安全駕駛，屬于汽車安全件，對于使用壽命和可靠性要求高。
CMS產品設計需要考慮高光比環境下寬動態/高光抑制，黑暗環境下低照度/熱噪，強陽光下抗炫光/逆光抑制，雨雪天氣下疏水/加熱，粉塵/揚沙天氣下防污染抑制等。CMS在研發、生產中涉及領域多，跨行業要求高，設計要求與功能測試等方面都高于一般電子產品。
CMS系統一般由攝像頭、系統控制器和顯示屏組成。
攝像頭：將采集到的圖像處理成數字信號傳送到系統控制器，保證行車過程中駕駛員獲得良好的實時路況。
系統控制器：一般與顯示屏集成為一體，通過CAN與其他控制單元通訊，實現汽車各控制單元之間的信息共享與協同。
顯示屏：界面具有可調整圖像顯示、切換、調節側視鏡顯示區域等功能。

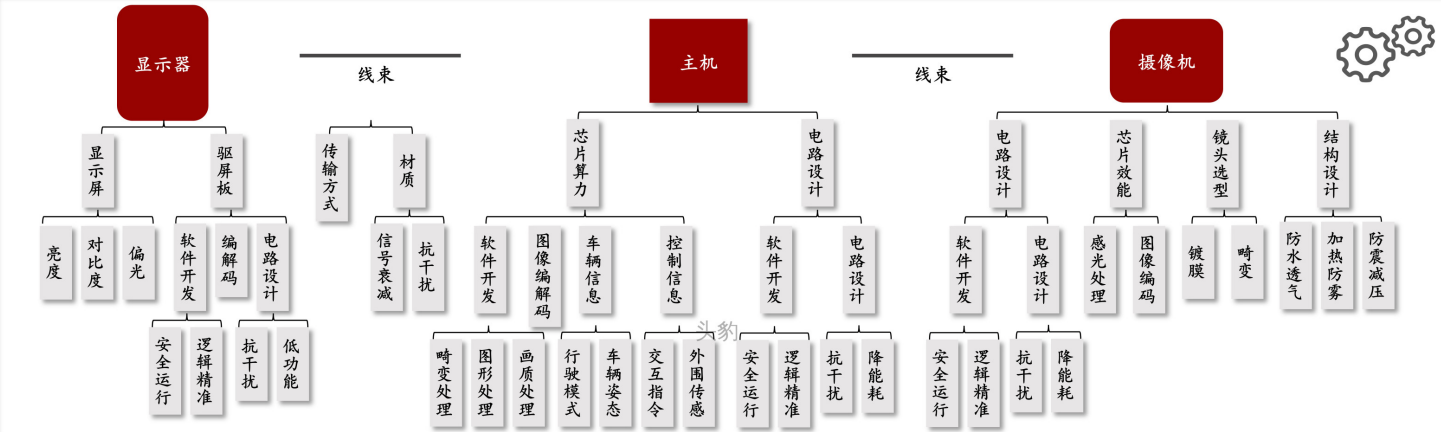

CMS系統架構與功能要求
FPGA、ASIC、解串行加視頻編解碼器

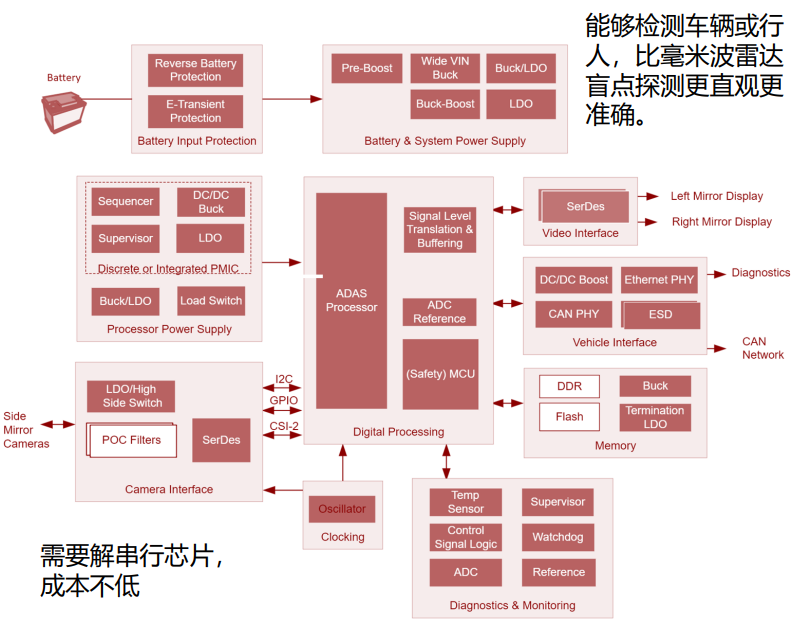

雷克薩斯使用的顯示+ADAS型CMS架構，典型架構如下：
