      1. 新聞動態

        NVIDIA GH200 AI服務器首發高清實物圖

        2023.11.16

        640 (1009).png

        GH200 Grace Hopper Superchip


        640 (1)1.jpg

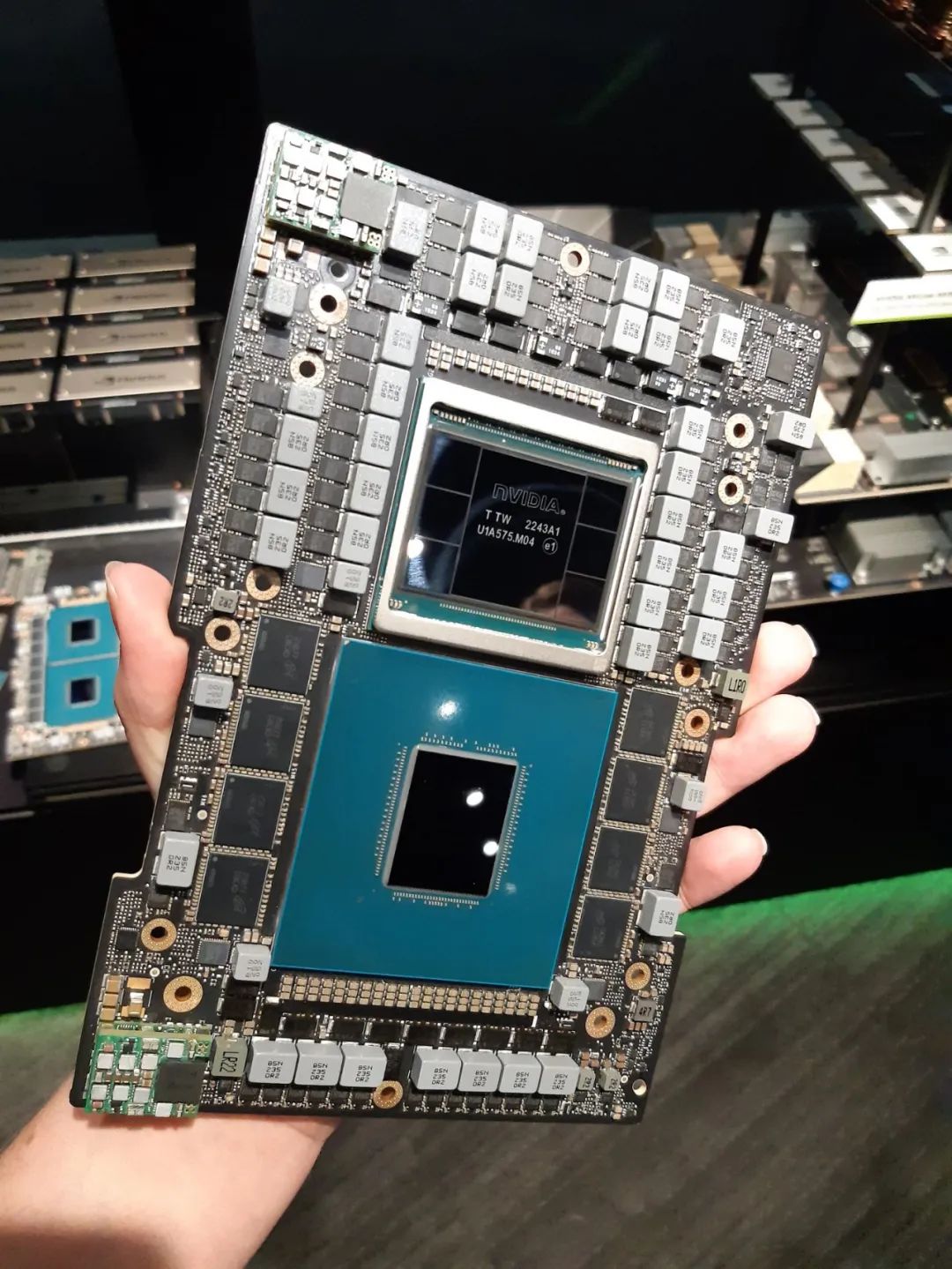

        GH200尺寸對比



        72 核的Grace CPU

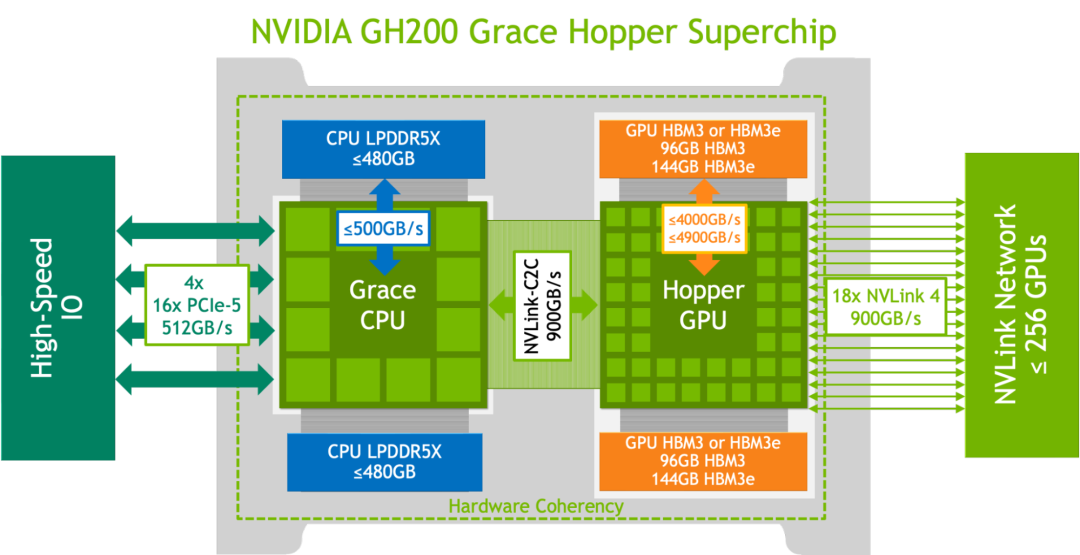

        GH200 Grace Hopper Superchip架構圖

        640 (199).png

        每個 Grace CPU 具有72個ARM核心,配備 480GB LPDDR5X,內存帶寬可達到500GB/s。


        NVIDIA H200 是首款提供 HBM3e 的 GPU,作為一種更快、更大的內存,HBM3e可加速生成式 AI 和大型語言模型,同時能推進 HPC 工作負載的科學計算。借助 HBM3e,NVIDIA H200 能以每秒 4.8 TB 的速度提供 141GB 內存。


        GH200 Grace Hopper Superchip NVIDIA Hopper GPU 和 Grace CPU 之間的高帶寬 NVLink-C2C 鏈路可實現 CPU 和 GPU 之間的快速通信,從而有助于提高性能。


        NVLink接口允許將各個GH200組件拓?fù)溥B接,做為更大計算系統的構建模塊。


        NVIDIA Grace CPU支持多達 64 個 PCIe Gen 5 通道用于 IO 連接。每個 8 個 PCIe Gen 5 x16 鏈路均支持高達 128 GB/s 的雙向帶寬,并且可以分為 2x8 以獲得額外連接,并且可以支持各種 PCIe 插槽外形尺寸支持NVIDIA DPU、NVIDIA ConnectX SmartNIC、E1.S 和 M.2 NVMe 設備、模塊化 BMC 選項等。?

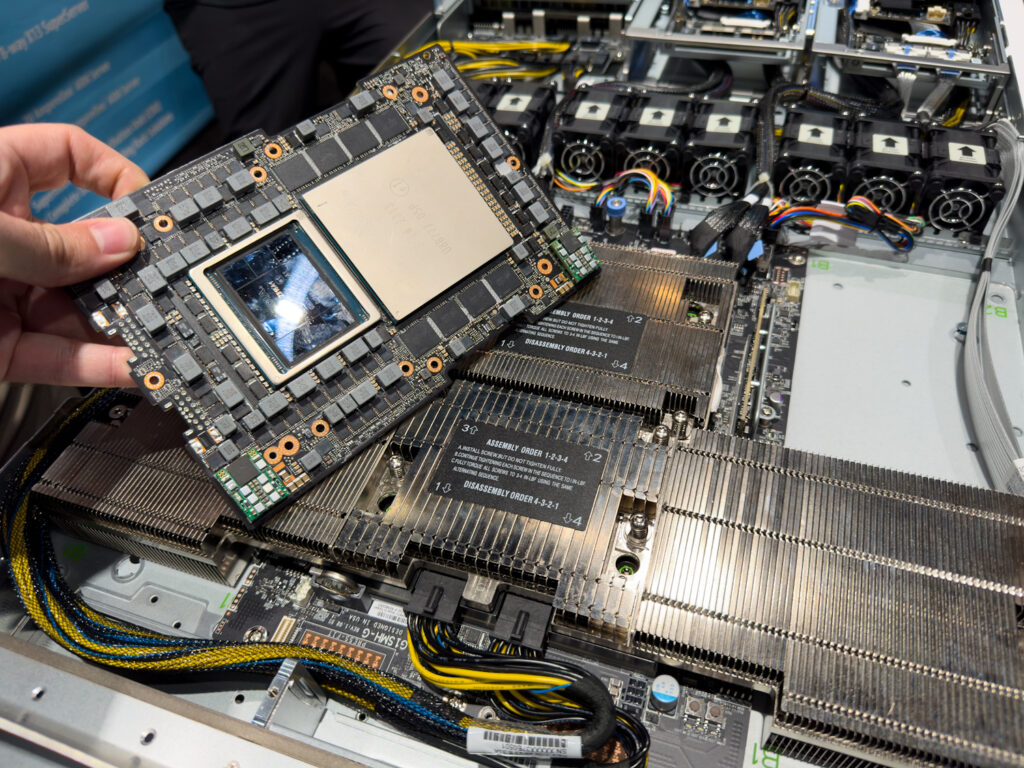

        Supermicro 的1U NVIDIA MGX服務器,配備兩個NVIDIA GH200 Grace Hopper Superchip。


        聲明:文章內容整理自網絡公開素材,版權歸原作者平臺所有,僅用于信息分享,如有侵權請聯系刪除。
