芯片封裝技術主要包括：DIP雙列直插式、組件封裝式、PGA插針網格式、BGA球柵陣列式（PBGA基板、CBGA基板、FCBGA基板、TBGA基板、CDPBGA基板）、CSP封裝（傳統導線架形式、硬質內插板型、軟質內插板型、晶圓尺寸封裝）、MCM封裝等。

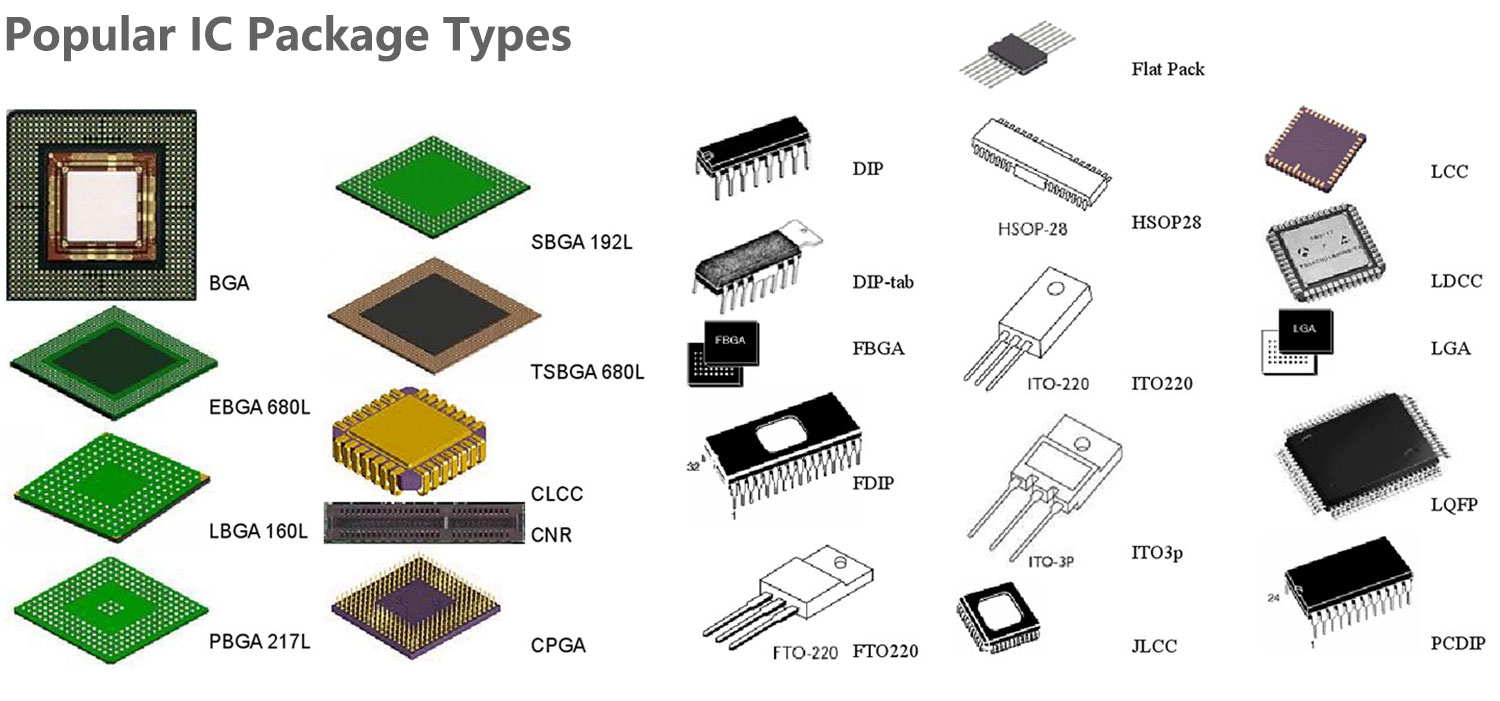

主流IC的封裝類型
傳統封裝方式主要基于導線將晶片的接合焊盤與基板的引腳相連，實現電氣聯通，最后覆以外殼形成保護，主要方式有DIP、SOP、QFP等。
在芯片制程逐漸逼近硅片極限、摩爾定律推進速度放緩的行業趨勢下，先進封裝的出現優化了裸片間的連接方式，可以有效縮短異構集成架構下Die間信號距離，使得性能和功耗都得以優化。
目前業內半導體先進封裝技術主要包括：SiP、WL-CSP、FC、eWLB、PiP、PoP及2.5D/3D封裝技術等。

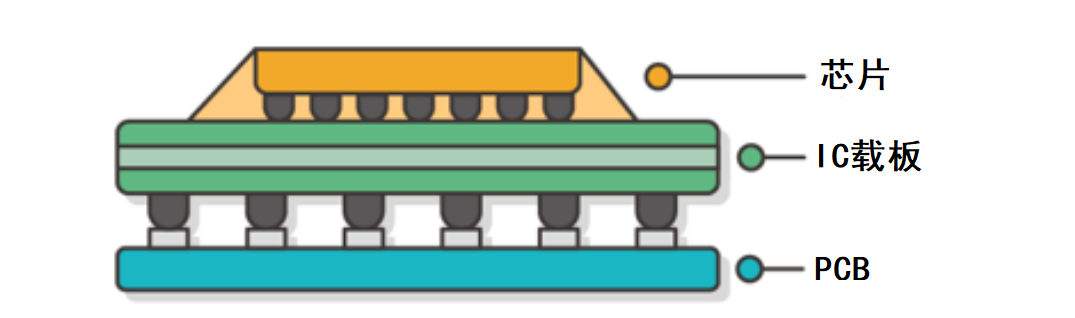

IC封裝基板(IC Package Substrate)簡稱基板或載板，是連接并傳遞裸芯片（Die）與印刷電路板 (PCB)之間信號的載體，功能主要是保護電路、固定線路與散熱。
IC載板相比PCB具有更高的技術要求。IC載板由HDI技術發展而來，從普通PCB到HDI到SLP（類載板）到IC載板，加工精度逐步提升。IC載板目前有采用Tenting（PCB的減成法）工藝、SAP（半加成法）與MSAP（改良型半加成法）等工藝進行制造，所需設備有所不同，加工成本更高，線寬/線距、板厚、孔徑等指標更為精細，同時對于耐熱性要求也更高。
WB（Wire Bonding，打線）采用引線方式將裸芯片與載板連接，F(xiàn)C（Flip Chip，覆晶）將裸芯片正面翻覆，以錫球凸塊直接連接載板，作為芯片與電路板間電性連接與傳輸?shù)木彌_介面。
FC由于使用錫球替代引線，相比 WB 提高了載板信號密度，提升芯片性能，凸點對位校正方便，提高良率，是更為先進的連接方式。

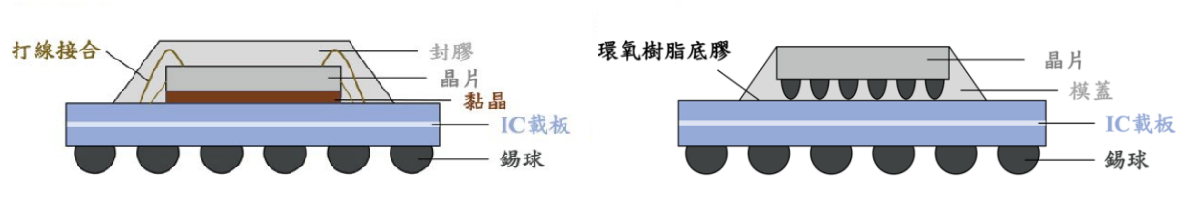

Wire Bonding 與 Flip Chip
CSP適用移動端芯片尺寸小密度高，BGA適用PC/服務器級高性能處理器。
BGA（Ball Grid Array，球柵陣列封裝）是在晶片底部以陣列的方式布置許多錫球，以錫球陣列替代傳統金屬導線架作為接腳。
CSP（Chip Scale Package，芯片級封裝）可以讓芯片面積與封裝面積之比超過1：1.14，已經相當接近1：1的理想情況，約為普通BGA的1/3，可理解為錫球間隔及直徑更小的BGA。

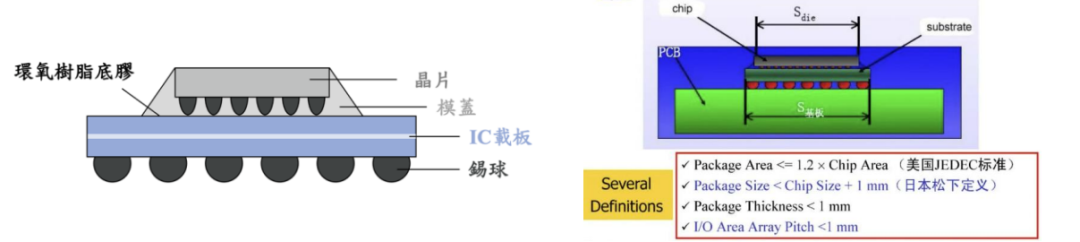

BGA 與 CSP

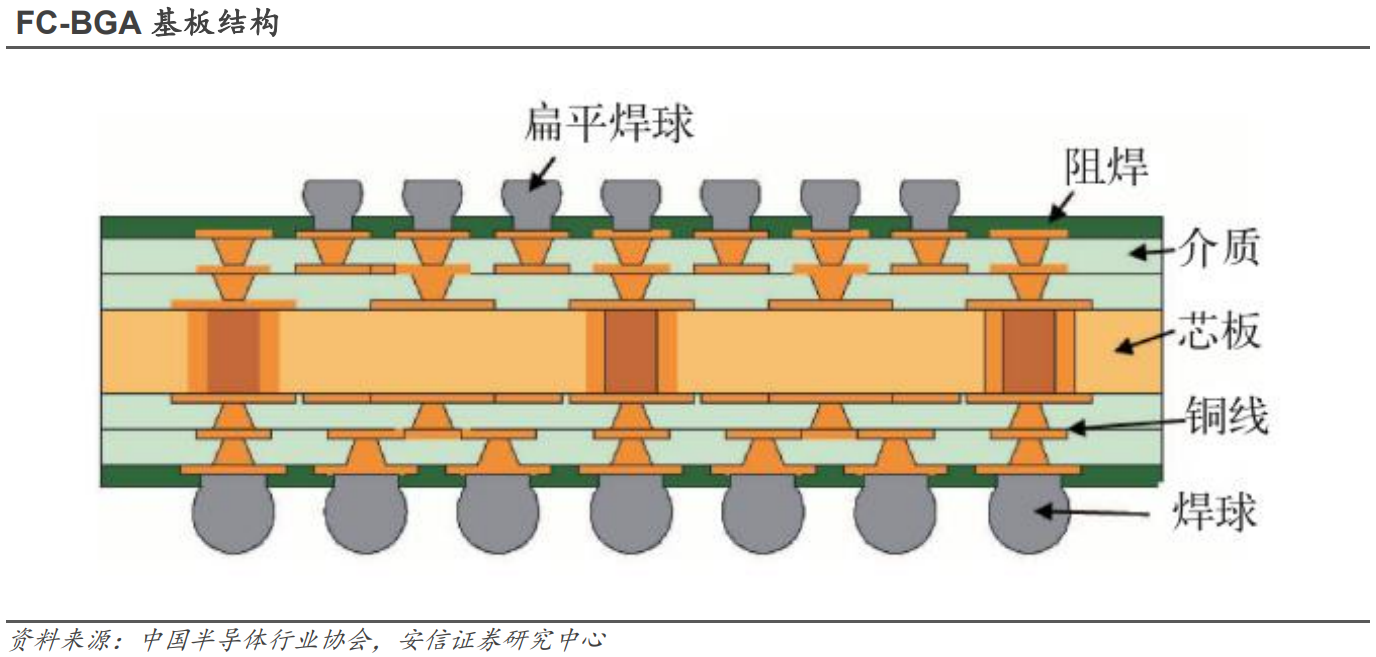

從下游應用來看，F(xiàn)C-CSP多用于移動設備的AP、基帶芯片，F(xiàn)C-BGA用于PC、服務器級CPU、GPU等高性能芯片封裝，基板具有層數多、面積大、線路密度高、線寬線距小以及通孔、盲孔孔徑小等特點，其加工難度遠大于FC-CSP封裝基板。
IC載板的基板類似PCB覆銅板，主要分為硬質基板、柔性薄膜基板和共燒陶瓷基板三大種類，其中硬質基板和柔性基板基本占據全部市場空間，這里我們主要就硬質基板展開。
BT基板是由三菱瓦斯研發的一種樹脂材料，良好的耐熱及電氣性能使其替代了傳統陶瓷基板，它不易熱漲冷縮、尺寸穩定，材質硬、線路粗，主要用于手機 MEMS、通信及儲存芯片封裝。
ABF是由日本味之素研發的一種增層薄膜材料，硬度更高、厚度薄、絕緣性好，適用于細線路、高層數、多引腳、高信息傳輸?shù)腎C 封裝，應用于高性能CPU、GPU等領域。
MIS是一種新型材料，與傳統的基板不同, 包含一層或多層預包封結構,每一層都通過電鍍銅來進行互連，線路更細、電性能更優、體積更小，在功率、模擬IC領域發展快速。
英偉達采用ABF載板的GH200
封裝工藝的發展帶動載板發展，F(xiàn)C工藝已成主流，多芯片3D封裝、大尺寸高多層基板是當前發展方向。為提高性能、降低功耗、提高I/O，現階段的單芯片封裝將逐步向多芯片或整合性芯片封裝發展，3D封裝對于基板高密凸塊及高剛性需求也是下代基板的發展方向。
5G時代對于電子產品和芯片高性能、小尺寸、低能耗的需求不斷增長。根據半導體行業觀察，5G手機接收高頻波段依賴于復雜的射頻前端和天線設計，通過先進封裝技術，可以將天線埋入終端產品提升傳輸速度，并滿足用戶對于輕薄便攜、傳輸快速、性能優良、能耗較低的需求。根據 Yole 數據，2026年全球 5G智能手機封裝市場規模將達到 26 億美元，CAGR 高達 31%。
ChatGPT 等大模型，參數龐大，訓練和推理過程需要大量的算力芯片。數據中心AI加速器的潛在市場總額將從今年的300億美元增長到2027年的1500億美元以上。AI 芯片主要包括GPU、CPU、FPGA和ASIC。
后摩爾時代，經濟效能的提升出現瓶頸，先進封裝在在提高芯片集成度、電氣連接以及性能優化的過程中的重要性逐漸凸顯，Chiplet（“芯?！保┘夹g(shù)應運而生。
Chiplet將一類滿足特定功能的Die(裸片)，通過內部互聯技術實現多個模塊芯片與底層基礎芯片封裝在一起，形成一個系統芯片。它可以將不同制程的芯片封裝到一起達到系統化最優性能，可以提高芯片良率、降低設計復雜度與成本、降低制造成本。

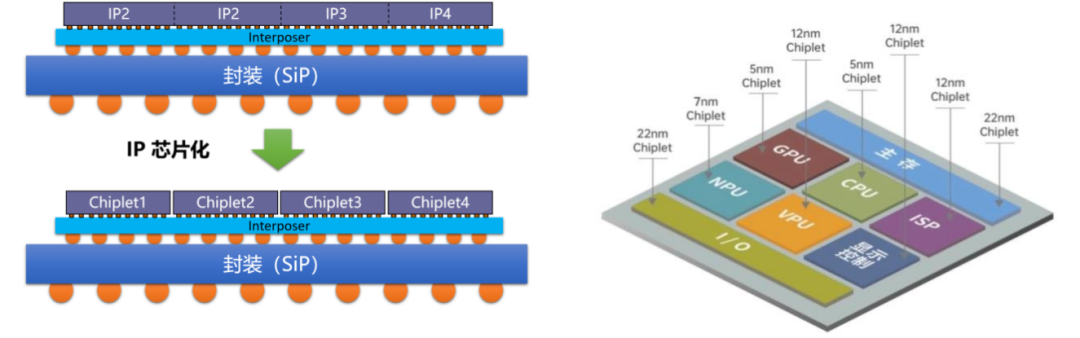

Chiplet封裝工藝
根據Omdia的統計數據，2024年，采用 Chiplet 的處理器芯片的全球市場規模將達58億美元，到2035年將達到570億美元，年復合增長率約為23.09%，同時Chiplet處理器芯片市場規模的快速增長將帶動ABF載板需求量的提升。
